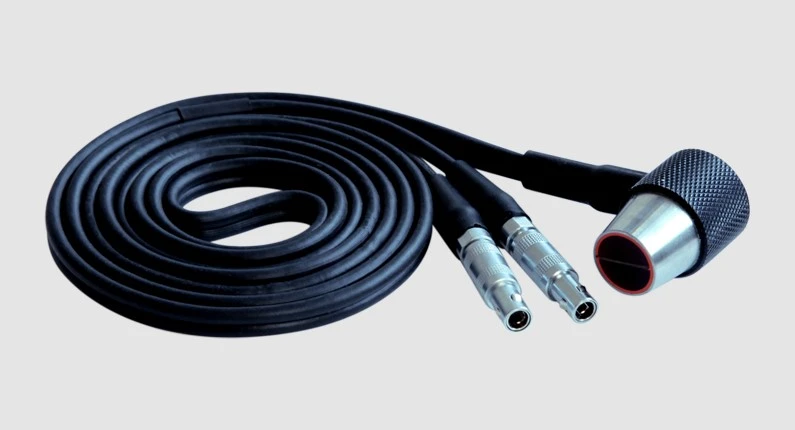

Ultrasonik ikki elementli qalinligi probi

Ultrasonik qalinlik o'lchagich - bu ishlov beriladigan qismning qalinligini o'lchash, prob tomonidan chiqarilgan ultratovush impulsi o'lchangan ob'ekt orqali moddiy interfeysga etib kelganida, impuls probga qaytariladi va o'lchangan materialning qalinligi aniqlanadi. materialda ultratovush to'lqinining tarqalish vaqtini to'g'ri o'lchash. Ushbu printsip ultratovush to'lqinlarining doimiy tezlikda tarqalishiga imkon beradigan har qanday materialni o'lchash uchun ishlatilishi mumkin.

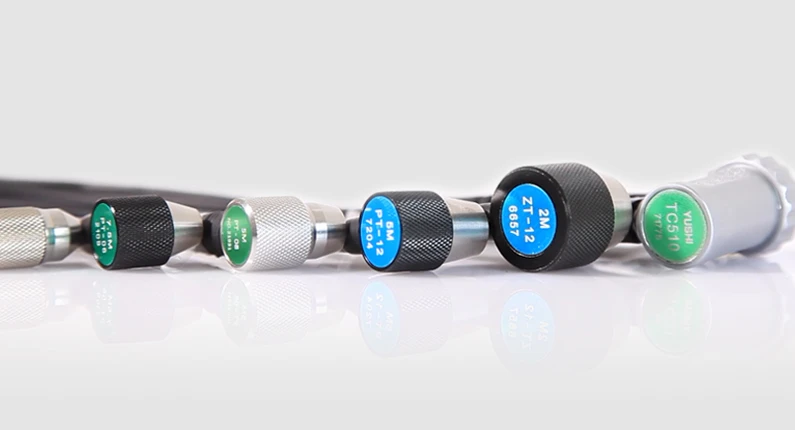

1. Kichkina kontakt yuzasiga ega barmoq uchi PT04 zondlari ingichka va kichik diametrli quvur qismlari uchun mos keladi. Qalinlik o'lchagich modellari bilan ulanishi mumkin: UM-2 seriyali, UM-4 seriyali, UM-5 seriyali (0.6-12 mm).

2. PT-06 probi diametri 15 mm dan katta yoki unga teng va devor qalinligi 2 mm dan katta yoki teng bo‘lgan quvurlarni o‘lchash uchun javob beradi. : UM-2 seriyasi, UM-4 seriyasi, UM-5 seriyasi.

3. Qalinligi o'lchash maqsadlarida foydalanish mumkin bo'lgan an'anaviy PT-08 probi diametri 20 mm dan katta yoki undan ortiq bo'lgan quvur devorining devor qalinligini o'lchash uchun javob beradi, bu zond standart hisoblanadi. UM-1 seriyali va UM-2 probi; Qalinlik o'lchagich modellari uchun ham mos keladi: UM-4 seriyali va UM-5 seriyali.

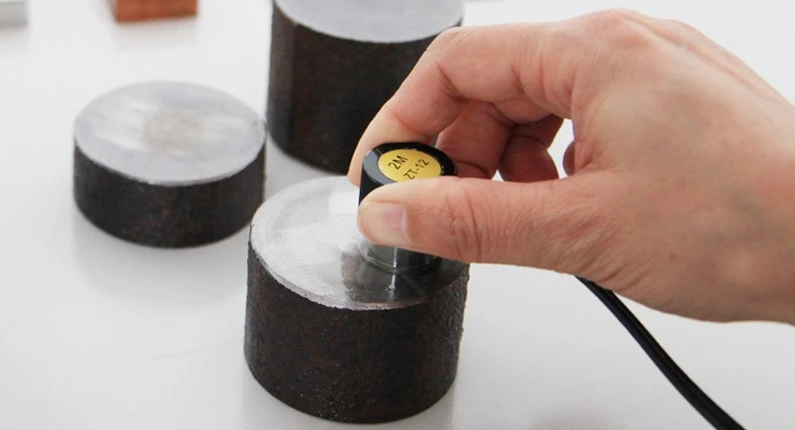

4. ZT-12 quyma temir probi yaxshi penetratsiyaga ega, yuqori susaytiruvchi, qo'pol donali yoki o'lchash qiyin bo'lgan materiallarni o'lchash osonroq va o'lchov diapazoni nisbatan katta. Ultrasonik qalinlik o'lchagichlarining barcha seriyalari uchun javob beradi (PM{2}} seriyasidan tashqari).

5. PT12 probi: Bu 5 MGts chastotali, 10 mm gofret o'lchamiga ega an'anaviy o'rnatilgan chiziqli zondlarning bir turi. Kontakt yuzasi diametri taxminan 13 mm, balandligi taxminan 26 mm, quvurni o'lchashda trubaning tashqi diametri 30 mm dan katta bo'lishi kerak va harorat -10 daraja ~ 70 daraja .

6. Yuqori haroratli keramik materialdan foydalangan holda GT-12 yuqori haroratli probi 480 darajadan past yoki unga teng haroratli quvurlar yoki plitalarning qalinligini o'lchash uchun ishlatilishi mumkin.

7. TC510 standart probi diametri 25 mm dan ortiq quvurlar devor qalinligini o‘lchash uchun javob beradi va bu zond UM-4 seriyali va UM-5 seriyali ultratovushli qalinlik o‘lchagichlarining standart probidir.

8. TC550 standart probi, uning o'lchash diapazoni 1-200 mm ga, kontakt yuzasi diametri esa 13,5 mm gacha yetishi mumkin. Ushbu turdagi prob 25 mm dan yuqori quvur devorining qalinligini o'lchash uchun javob beradi. U yangilangan TC510 deb hisoblanadi, mos qalinlik o'lchagich modellari UM-4 va UM-5 seriyalaridir.

9. Import qilingan chiplardan foydalangan holda TC110 probi qo'pol donalar va metall bo'lmagan materiallarning qalinligini o'lchash uchun javob beradi. PE, PVX, FRP va boshqalar kabi metall bo'lmaganlarni o'lchash uchun yaxshiroq o'lchov effektlariga ega.
