Umumiy kirish

YUSHI YUT seriyali ultratovushli nuqsonlarni aniqlash mashinasi DAC egri chizig'ini va AVG egri chizig'ini qabul qiladi, ya'ni u po'lat plitalar, zarb va boshqa metallardagi turli xil aniqlashlarni aniqlash uchun parametrni sozlashi mumkin. Uning printsipi ultratovush yordamida nuqsonlarni aniqlashdir. YUSHI YUT NDT nuqson detektori kuchli xususiyatlari va ajoyib sifati tufayli ko'plab sohalarda qo'llanilishi mumkin. YUT seriyasida YUSHI YUT-2600,YUT-2620,YUT-2800,YUT-2820 ultratovushli defekt detektorlarini ishga tushirdi.

UT nuqsonlarini aniqlashning afzalliklari qanday?

1.Kuchli kirib borish qobiliyati

2.Yuqori nuqsonlarni aniqlash sezgirligi

3. Qisqa xarajat

4.Inson tanasi uchun zararsiz

Ultrasonik nuqson detektorlari qanday aniqlash turlarini tekshirishi mumkin?

1. Pufakchalar:Po'lat eritmasi juda ko'p gazni o'z ichiga oladi va qattiqlashuv paytida chiqarilgan gaz po'latda qoladi; Eritilgan po'latni yomon gazsizlantirish tufayli zarb harorati juda past; Noto'g'ri quyish usullaridan kelib chiqqan va hokazo.

2.Kichik g'ovaklik (yoki trubaning qisqarishi):Yuqori uchining yoki po'lat ingotning ichida qotib qolishi va qisqarishi natijasida hosil bo'lgan bo'shliq. Yuqori harorat, yuqori tezlikda quyish yoki yomon mog'or dizayni bo'lganda va qisqarishning g'ovakliligi jiddiy va katta uzunlikka ega bo'lganda, u qisqarish deb ham ataladi.

3. Traxoma:Eritma va o'tga chidamli material aralashmasi. Olovga chidamli moddalar eritilgan po'latga aralashtiriladi va po'latda qoladi.

4. Burilish:Po'lat uchastkasida qo'pol korroziya. Po'lat qotib qolganda, bu nomutanosiblik tufayli qismlar orasidagi farq yoki erigan metallda juda ko'p aralashmalar mavjudligi, quyish harorati juda yuqori, tezligi juda sekin yoki ingot qolipining noto'g'riligi tufayli yuzaga keladi.

5. G'ovaklik:Qattiq metallarning g'ovakligi yoki siqilmasligining namoyon bo'lishi. Metall tarkibidagi gazlar va qo'shimchalar erigan metall yuzasida qotib qolganda, erigan metall bilan to'ldirilmagan hajmning qisqarishi yoki gazning suzishi natijasida hosil bo'lgan mahsulot orasidagi bo'shliq yoki to'qimalar bo'shlig'i.

6. Metall bo'lmagan qo'shimchalar:asosan turli oksidlar yoki po'latda mavjud yo'qolib ketishning boshqa shakllari. Eritma jarayonida erimaydigan moddalar (olovga biriktirilgan g'ishtlarning erishi kabi) mavjudligi sababli.

7. Oq dog'lar:Mikro yoriqlarni ko'rsatadigan qo'pol to'qimalar, odatda yumaloq bo'lib, oval kumush-oq to'lqin hosil qiladi. Po'latda ko'p miqdorda vodorod mavjud bo'lib, u sovutish vaqtida qochishga vaqt topolmaydi yoki to'qimalarning o'tish stressi, deformatsiya stressi va sovutish stressi tufayli yuzaga keladi.

8. Soxta yoriqlar markazi:Po'latning markazida paydo bo'ladigan mikro yoriqlar (yoriqlar). Past harorat yoki notekis isitish yoki juda yuqori ishlov berish bosimi tufayli asossiz deformatsiya yoki ichki stress.

9. Qoldiq porozlik yoriqlari:Quymadagi qattiq krater yoriqlari, ular butunlay olib tashlanmaydi, zarbdan kelib chiqadi.

YUT ultratovushli nuqsonlarni aniqlash qurilmasining xususiyatlari

● Qattiq va bardoshli asbob qobig'i dushman sayt muhiti uchun maxsus mo'ljallangan.

● Qattiq plastik korpusga 31 ta mis vintli gayka qo'yilgan

● Innovatsion aylanadigan joylashishni aniqlash braketidan foydalanish oson.

● Mashinani chap yoki o'ng qo'lingiz bilan ushlab turishingiz uchun qo'l kamarini ikkala qo'lga o'rnatish mumkin.

● Asbobdagi D shaklidagi halqa ko'krak qafasini o'rnatish uchun qulay.

● Qobiq sirtining korroziy tuzilishi chizishga chidamli va chiroyli.

● Noutbuk uslubidagi innovatsion yuqori quvvatli lityum batareyalar.

To'liq ekran funktsiyasi,echo displey maydoni butun ekranni qamrab olishi mumkin, bu sizni maksimal oyna hissi bilan ta'minlaydi

Qattiq to'lqin shaklini ko'rsatish,to'lqin shakllarining vizual kontrasti kuchayadi, shuning uchun tezkor skanerlash amalga oshirilganda aniqlash qiyin bo'ladi

Ommaviy saqlash,1000 tagacha ma'lumotlar to'plamini saqlash mumkin, shu jumladan to'lqin shakllari, egri chiziqlar va parametrlar (an'anaviy 1000 ta kanalni o'z ichiga olgan)

Echo-echo qalinligini o'lchash,nol kalibrlashdan qochadi va asosiy materialning aniq qalinligini to'g'ridan-to'g'ri qoplama orqali o'lchash mumkin

Ikkita operatsion interfeys mavjud, ya'ni xitoy va ingliz

Foydalanish oson,foydalanuvchi operatsiya usulini juda tez egallashi mumkin

Nega YUSHI YUT seriyasi juda noyob?

1.Wave eng yuqori xotirasi: real vaqtda konvertlar kamchiliklarning eng yuqori to'lqinini ko'rsatadi va kamchiliklarning maksimal qiymatini qayd etadi

2.Avtomatik daromad: daromadni oldindan o'rnatilgan amplituda balandligiga avtomatik ravishda moslang

3. Ogohlantirish funktsiyasi: afferent echo/echo yo'qolishi xavotirli

4. Haqiqiy vaqtda soat: to'lqin shaklining sanasi va vaqtini avtomatik ravishda yozib oling va saqlang

5. Displeyni muzlatish: istalgan vaqtda to'lqin shakli va tovush yo'li ma'lumotlarini ushlang

6. Nosozliklarni aniqlash: real vaqt rejimida ovoz yo'li S, gorizontal X, chuqurlik Y va to'lqin balandligi H

7.Raqamli rad etish: 0-80%, chiziqlilik va daromadga ta'sir qilmasdan, 1% ga oshiring

8.To'lqin balandligini o'qish: uchta displey rejimi, ya'ni nisbiy to'lqin balandligi, darvozaga nisbatan dB farqi va DAC egri chizig'iga nisbatan dB farqi

9.Ma'lumotlar aloqasi: kompyuterda aniqlash natijalarini boshqarish va kamchiliklarni aniqlash hisobotlarini yaratish, shuningdek hisobotlarni chop etish uchun to'lqin shakli va ma'lumotlarni uzatish uchun RS232 porti orqali kompyuter bilan bog'lanish.

10.2 mustaqil o'lchov eshiklari aks-sado amplitudasini va tovush yo'li masofasini kuzatish

11.Perfect DAC/AVG(YUT-2620) egri funksiyalari

Model xususiyati

	YUT-2600	YUT-2620	YUT-2800	YUT-2820
Haqiqiy rangli TFT LCD	√	√	√	√
DAC egri chizig'i	√	√	√	√
AVG egri chizig'i	×	√	×	√
O'zgaruvchan kvadrat ultratovush zarbasi	×	×	√	√
Ma'lumotlarni qayd qiluvchi	√	√	√	√
Utview dasturiy ta'minot	√	√	√	√
Xususiyatlari va ishlashi
To'liq ekran funktsiyasi	Operator maksimal ko'rinishga ega bo'lishi uchun aks-sado to'lqinini ko'rsatish maydonini butun ekranni qoplashga imkon beradi
Ommaviy xotira	To'lqin shakli, egri chiziqlar va parametrlarni o'z ichiga olgan 1000 tagacha ma'lumotlar to'plamini saqlang (shu jumladan an'anaviy 1000 ta kanal)
O'lchov nuqtasi	Peak Mode yoki Old Mode
Echo-echo usuli	Nol kalibrlashning hojati yo'q, asosiy materialning aniq qalinligi to'g'ridan-to'g'ri qoplama orqali o'lchanishi mumkin.
Wave Crest xotirasi	Haqiqiy vaqtda konvert nuqsonning eng yuqori to'lqinini ko'rsatishi va flasning aniq joylashishini va tezkor sinovini, shuningdek konvertning to'lqin shakli bo'yicha sifatli tahlilini ta'minlash uchun nuqsonning maksimal qiymatini qayd etishi mumkin.
Avtomatik daromad	Avtomatik ravishda daromadni oldindan o'rnatilgan amplituda balandligiga moslang.
Ogohlantirish funktsiyasi	Afferent aks-sado/yo'qolgan to'lqin signali.
Qattiq to'lqin shakli	Vizual kontrastni to'lqin shakliga qo'shishi mumkin va tezkor sinov paytida qoldirib ketish deyarli sodir bo'lmaydi.
Haqiqiy vaqtda soat	Saqlangan to'lqin shaklining sanasi va vaqtini avtomatik ravishda yozib oling.
Displey muzlatish	Istalgan vaqtda to'lqin shakli va tovush yo'li ma'lumotlarini ushlash va aks-sado to'lqin parametrlarini o'lchash uchun muzlashdan keyin lyukni olib tashlash.
Nosozliklarni joylashtirish	Haqiqiy vaqtda tovush yo'li S, gorizontal balandlik X, chuqurlik Y va to'lqin balandligi H ko'rsatiladi.
Kamchilik miqdorini aniqlash	Haqiqiy vaqtda dB va SL farqini ko'rsatadi
Raqamli inhibisyon	0-80%, 1% ga oshadi, chiziqlilik va daromadga ta'sir qilmaydi
Mustaqil o'lchov panjurlari	2 ta mustaqil o'lchash eshiklari, aks-sado amplitudasi va tovush yo'li masofasini kuzatish
DAC/AVG-Curve funktsiyalari	Mukammal DAC/AVG egri funktsiyalari, egri chiziqlar daromad, tovush yo'li va joy almashishning o'zgarishi bilan birga o'zgaradi.
Masofa kompensatsiyasi	Yaqin maydondagi rezolyutsiya kuchi ta'sir qilmasa, faqat masofaviy signal bo'ladi Qurilmaning sinov diapazonini sezilarli darajada yaxshilash uchun uning sezgirligi uchun kompensatsiya qilingan (Faqat YUT2620 & YUT2820)
PH qiymatni hisoblash	Bu funksiya nuqson ekvivalentini hisoblash uchun ishlatiladi (Faqat YUT2620 & YUT2820)
O'zgaruvchan impuls generatori Kengligi va qamrovi	Impuls generatorining kuchlanishi doimiy ravishda 50V dan 400V gacha o'zgarishi mumkin, kengligi pulsni doimiy ravishda 25 ns dan 1000 ns gacha o'zgartirish mumkin (Faqat YUT2800 va YUT2820)
Damping	4 darajada oʻzgartirildi: 33/50/100/500ũ (Faqat YUT2800 & YUT2820)
To'lqin signal filtri	2 daraja oʻrtasida oʻzgartirildi: 1-4MHz/0.5-15MHz.(Faqat YUT2800 & YUT2820)
Takrorlash chastotasi	Haqiqiy bo'lmagan signaldan qochish uchun erkin o'zgartirildi
Tillar	Xitoy va ingliz
Ma'lumotlar aloqasi	RS232 interfeysi orqali kompyuter bilan aloqa qilish, kompyuterdagi nuqson natijalarini boshqarish, nuqsonlarni tekshirish hisobotlarini yaratish va ularni chop etish uchun to'lqin shakli va ma'lumotlarni uzatish.

product-798-429

YUT nuqson detektori uchun muhim texnik tavsif

Element	indeks	Element	indeks
Ishlash chastotasi	(0.5-15)MGts	Sezuvchanlik	55dB dan katta yoki unga teng (chuqur ph2 Yassi pastki teshik)
Materialning tovush tezligi	(1000-9999)m/s	Ta'rif	26 dB dan katta yoki unga teng
Ishlash tartibi	Puls aks sadosi, qo'sh kristall	Dinamik diapazon	26 dB dan katta yoki unga teng
Pulsning siljishi	(0-2000) mm	O'rtacha shovqin darajasi	10% dan kam yoki teng
Nol prob	(0.99.99)biz	Batareyaning ish vaqti	9 soat
Nazoratni qo'lga kiritish	({0}})dB,(0,1,1-2,6)dB qadam	Quvvatlantirish manbai	12V DC, 220V AC

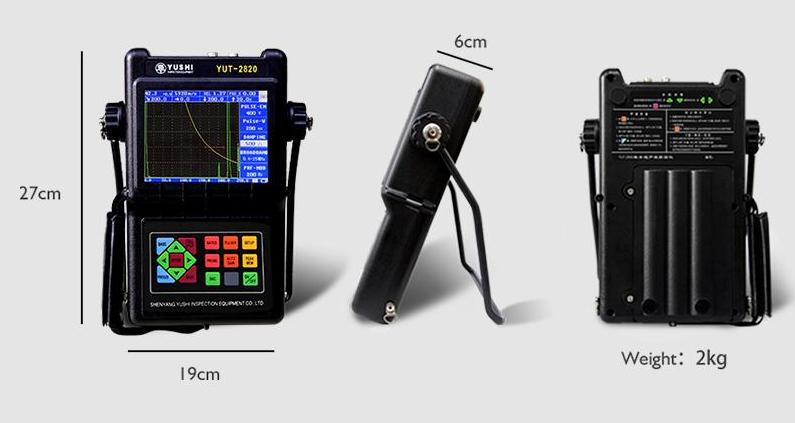

Vertikal chiziqlilik xatosi	5% dan kam yoki teng	O'lchamlari	270mm * 190mm * 60mm
Gorizontal chiziqlilik xatosi	0.5% dan kam yoki unga teng	Og'irligi	1,5 kg (batareyalarsiz)
