Umumiy kirish

Volfram karbid bilan jihozlangan zarba tanasi ish qismiga urilib, orqaga qaytadi. Qaytish va zarba tezligi ish qismidan 1 mm nuqtada quyidagi tarzda o'lchanadi: o'rnatilgan doimiy magnit zarba tezligi bilan to'g'ridan-to'g'ri proportsional kuchlanish hosil qiladi. LEEB qattiqlik qiymatlari quyidagi formula bo'yicha hisoblanadi:

HL=1000×( Vb/ Va )

LM330 ning xususiyatlari qanday?

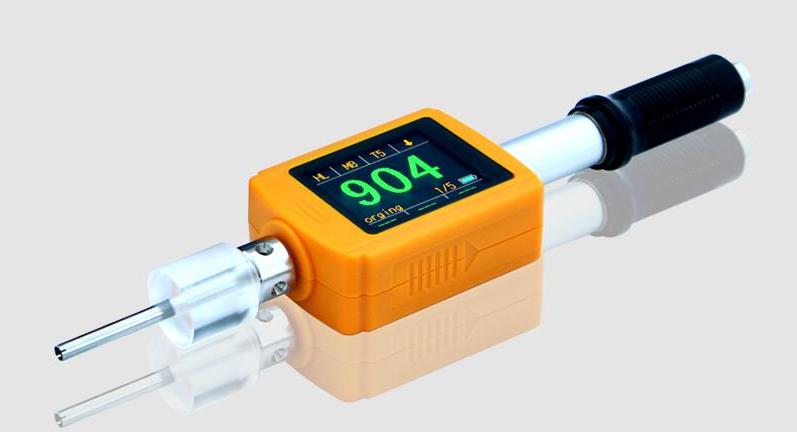

1.Pen turi kabellarsiz dizayn, zarba qurilmasi va displey ekrani birlashtirilgan;

2.Dunyodagi noyob katta ekranli OLED rangli displey (1,77 dyuymli rangli TFT LCD displey) integratsiyalashgan qattiqlik tekshirgichi;

3.Almashtiriladigan D zarba moslamasi (standart) / DL zarba moslamasi (ixtiyoriy) bir birlik ikki tomonlama foydalanishga erishishi mumkin; cheklangan maydonni o'lchashda foydalanish mumkin;

4. Batareya bo'limi bilan batareyani almashtirish mumkin. Standart AAA o'lchamdagi gidroksidi batareyadan foydalanish;

5.Ta'sir yo'nalishini va tortishish kompensatsiyasini avtomatik aniqlash;

6.Oson ishlash, ekran ustidagi to'rtta yumshoq tugmalar turli funktsiyalarni bajaradi.

Asbobni qo'llash

● O'rnatilgan mashinalar va doimiy yig'ish qismlari

● Qolib bo'shlig'i

● Og'ir ish qismlari

● Bosimli idish, turbina va boshqa jihozlarning ishdan chiqishini tahlil qilish

● Kichik sinov maydoni

● Rulmanlar va boshqa qismlarni ishlab chiqarish liniyasi

● Metall materiallar omborining materialini ajratib ko'rsatish

Asbob spetsifikatsiyasi

● Displey turi: 1,77 dyuymli rangli TFT LCD displey

● O'lchash usuli: LEEB qattiqligini tekshirish usuli

● Qattiqlik shkalasi: HL, HB, HRB, HRC, HV, HS Strength (sb).

● O‘lchov diapazoni: HLD(200-960), HRC(19.8-68,5), HB(30-651), HV(80-976), HS (26.{{ 7}}.5), HRB (13.5-100), sb (375-2639).

● Impact Device: D tipidagi zarba qurilmasi (Standart); Almashtiriladigan DL tipidagi zarba moslamasi

● Aniqlik: ±6HLD (HLD=800), Takrorlash qobiliyati 6HLD (HLD=800)

● O'lchash yo'nalishi: Vertikal pastga, pastga egilgan, Darajali, yuqoriga egilgan, vertikal yuqoriga, qo'lda sozlash orqali 360 daraja.

● Materiallar: Po'lat va quyma po'lat, zanglamaydigan po'lat, GC TEZIR, NC temir, quyma alyuminiy qotishmasi, mis-sink qotishmasi, mis-qalay qotishmasi, guruch, zarb po'lat, qotishma asboblar po'lati

● Ruxsat: 1HL, 1HV, 1HB, 0.1HRB, 0.1HRC, 0.1HS

● Displey: 1,77 dyuymli rangli TFT LCD displey

● Xotira: 1000 ta guruh (har bir guruhda 2-6 sinov qiymati va 1 ta oʻrtacha qiymat mavjud)

● Aloqa porti: USB 2.0

● Quvvat: 1 AAA batareya, 1,5V

● Ishlash harorati: -10 daraja ~ +50 daraja

● Hajmi: 149mm*45mm

● Og'irligi: 110g (batareya bilan birga)

● Batareya: 10g

● Standart: GB/T 17394-1998, ASTM A956

Ish qismini oldindan qayta ishlash

1. Ish qismiga qo'yiladigan talablar

● Sirt pürüzlülüğü sinov qismi uchun muhim talab bo'lib, u silliq va yog'siz bo'lishi kerak yoki o'lchov xatolariga olib keladi.

● Namuna vazni ＞ 5kg, uni qo'llab-quvvatlamasdan to'g'ridan-to'g'ri sinovdan o'tkazish mumkin.

● Namuna og'irligi 2 ~ 5 kg, osilgan qismi yoki yupqa devorli ish qismi bilan, u deformatsiya yoki harakatlanmaslik uchun 5 kg dan ortiq og'irlikdagi ob'ekt bilan mahkamlanishi va qo'llab-quvvatlanishi kerak.

● Namuna og'irligi ＜2kg, u og'irligi 5 kg dan ortiq bo'lgan qo'llab-quvvatlovchi ob'ekt bilan mahkam bog'langan bo'lishi kerak va qo'llab-quvvatlovchi korpusning yuzasi tekis, silliq bo'lishi kerak va ortiqcha biriktiruvchi bo'lmasligi kerak, sinov yo'nalishi muftaga perpendikulyar bo'lishi kerak. sirt.

● Namuna uchun boshqa talablar: Namuna og‘irligi {0}} dan katta yoki unga teng, 1kg, Namuna qalinligi 5 mm dan katta yoki unga teng. Qattiqlashtirilgan qatlam chuqurligi ＞0,8 mm.

● Qo'llab-quvvatlovchi tanani qisish paytida zarba yo'nalishi sinov yuzasiga perpendikulyar bo'lishi kerak.

● Namuna plastinka, uzun novda yoki egri buyumning katta maydoni bo'lsa, hatto juda og'ir va qalin bo'lsa ham, bu ishlov beriladigan qismning deformatsiyasi va beqarorligiga olib kelishi va noto'g'ri sinov qiymatiga olib kelishi mumkin. Shunday qilib, sinov pozitsiyasining orqa tomoni mustahkamlanishi va qo'llab-quvvatlanishi kerak.

● Namuna magnitlanishi 30 gausdan kam bo'lishi kerak.

● Qo'llab-quvvatlovchi halqani tanlash

● Sinov namunasi yuzasining egrilik radiusi (R) 30 mm dan kichik va 11 mm dan katta bo'lsa, eng yaxshi sinov holatini olish uchun kichik qo'llab-quvvatlovchi halqani ishlatish yoki maxsus qo'llab-quvvatlovchi halqani (ixtiyoriy) tanlash kerak.
