Umumiy kirish

UM-2 seriyali UT devor qalinligi o‘lchagichlari yuqori barqarorlikdagi UM seriyali UT qalinligi o‘lchagichidir. YUSHI UM-2 seriyali qalinlik o'lchagichi ultratovushli elektron ultratovush o'lchagichning mukammal o'lchovi sifatida yuqori o'lchov aniqligiga ega va ulardan foydalanish oson. Ular ishlab chiqarish va metallni qayta ishlash kabi sohalarda keng qo'llanilishi mumkin. UM-2 seriyasida YUSHI UM-2.UM-2D ultrasonik qalinlik o'lchagichni ishga tushirdi.UM{{ 5}}D thru-qoplama texnologiyasini taklif etadi, ya'ni u sinov ob'ekti yuzasidagi qoplamani olib tashlamasdan substrat qalinligini o'lchashi mumkin.

UMni o'lchash printsipi-2

UM seriyali ultratovushli qalinlik o'lchagichi ob'ektning qalinligini o'lchaydi, bu probning ultratovush impulslarini koplant yordamida ob'ektga yuborish va prob chegaradan aks etgunga qadar ob'ektdan o'tish vaqtlarini aniq hisoblab chiqadi.

UM-2 seriyasining asosiy funksiyalari

Asbobda 4 mm standart blokdan foydalangan holda tizimli xatolarni o'zgartirish

Ma'lumotlarni qayd qiluvchi: Oson saqlash va boshqarish uchun 500 tagacha o'qishni 5 xil material fayliga bo'lish mumkin. Quvvat o'chirilgandan keyin ma'lumotlar yo'qolmaydi.

Qalinligi cheklash signali:

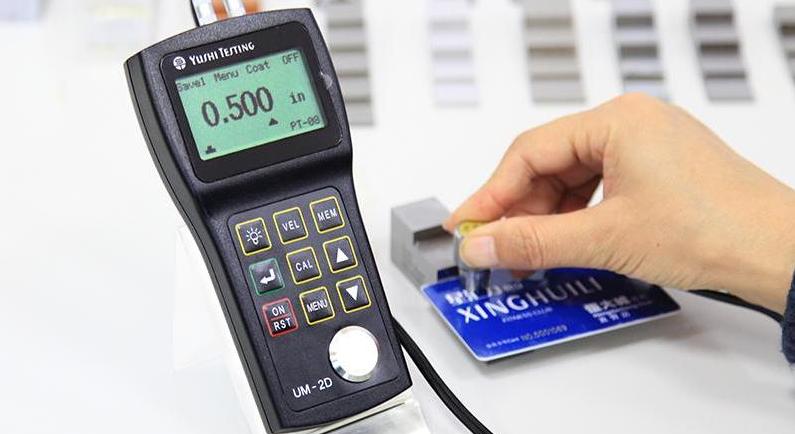

UM uchun qoplama funksiyasi orqali-2D

Qoplama rejimining printsipi EE (echo-echo). Ob'ekt yuzasida qoplama yoki bo'yoq mavjud bo'lganda, materialning aniq qalinligini to'g'ridan-to'g'ri o'lchash mumkin, qoplamani olib tashlash yoki kalibrlash kerak emas.

UM-2 qanday ilovalardan iborat?

1.Kauchuk quvur liniyasini o'lchash

2.Gaz quvurlarini tekshirish

3.Plastik quvurlarni o'lchash

4.Rangli po'lat qalinligi o'lchovi

5. Quyma o'lchovi

6.Substrat materialini qoplamani olib tashlamasdan o'lchang

Asbob spetsifikatsiyasi

	UM-2	UM-2D

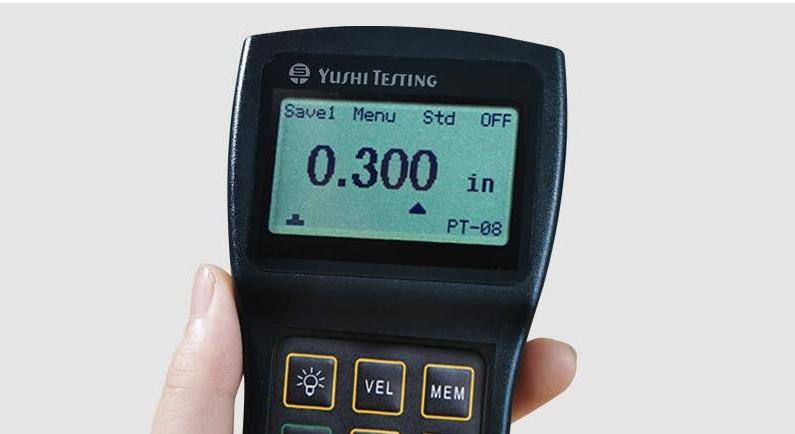

Displey	EL yoritgichli 128×64 nuqta-matritsali LCD displey
Ishlash printsipi	Ikki kristalli zondli PE (puls-echo) , EE (echo-echo) (Faqat UM-2D)
O'lchov diapazoni	Std. rejim: 0.8 mm dan 300 mm gacha, material va zondga qarab
	Qoplama: PT-08 probi bilan 3mm-20mm (Faqat UM-2D)
O'lchash Cheklovlar ning Quvur (po'lat):	P20mm×3,0mm(PT-08 probi) PH15mm×2.0mm(PT-06 probi) O'lchov xatosi ±0,1 mm gacha
O'lchash xatosi	10mm gacha boʻlgan past chegara: ±0,05mm 10mm dan yuqori chegaraga: ± (0,5%H+0,01) mm Eslatma: H - sinov ob'ektining haqiqiy qalinligi
Takroriylik	0,05 mm
Rezolyutsiya	{0}},01 mm / 0,001 dyuym
Birliklar	Dyuym/Millimetr
Kalibrlash	Nolinchi kalibrlash, bir nuqtali kalibrlash, ikki nuqtali kalibrlash
V-yo'lni tuzatish	Avtomatik, ikki elementli probning chiziqli bo'lmaganligini kompensatsiya qilish
Yangilanish tezligi	4Hz
Materiallar tezligi diapazoni	1000 ~ 9999 m/s (0,0394 – 0,3937 dyuym/aks)
Ma'lumotlarni saqlash	500 ta qalinlik qiymatini saqlash uchun 5 guruh bo'linadi
Minimal qiymatni tekshirish	Probni o'lchangan ob'ekt yuzasi bo'ylab harakatlantiring, o'lchagich avtomatik ravishda eng nozik nuqtani topishi mumkin.
Ogohlantirish funktsiyasi	Agar o'lchangan qiymat oldindan belgilangan qalinlik chegarasidan oshib ketgan bo'lsa, signal ovozi eshitiladi.
Tezlikni saqlash	5 xil materiallarning tezligi saqlanishi mumkin
Til	Ingliz va xitoy tillarini tanlash mumkin
Aloqa porti	USB porti yoki Serial RS 232C porti (ixtiyoriy)
Dasturiy ta'minot	UmView dasturi o'lchov ma'lumotlarini uzatish, saqlash, tahlil qilish va hujjatlarni tahrirlash uchun ishlatiladi (ixtiyoriy)
Quvvat	2 dona 1,5V AA gidroksidi batareyalar (past batareya zo'riqishida ogohlantirish)
Ish vaqti	200 soatgacha (orqa yorug'liksiz)
Avtomatik o'chirish	5 daqiqa harakatsizlikdan keyin AVTO O'CHIRISH
Ishlash harorati	-10 darajadan +50 darajagacha, -20 daraja maxsus talablar boʻyicha
Hajmi	149 mm X 73 mm X 32 mm (HXWXD)
Og'irligi	210 g, batareyalar bilan birga
