Ta'rif

Texnik parametrlar

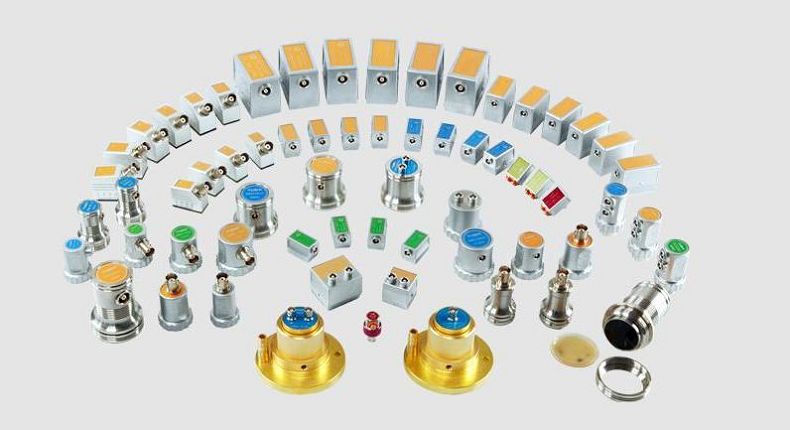

Umumiy kirish

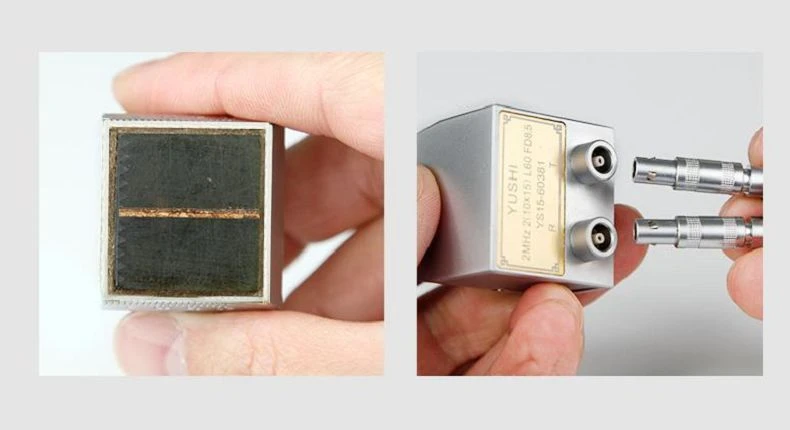

YUSHI uzunlamasına ikki elementli burchakli nurli zond ko'pincha to'g'ri nurli sinov nuqsonlarni topish uchun kurashadigan joylarda ishlatiladi, masalan, yoriqlar vertikal va ingichka bo'lsa va shuning uchun oz miqdorda aks etishi sababli aniqlanmaydi. Ushbu turdagi zondlar zarb va plitalarni tekshirish uchun ishlatilishi mumkin. NDT burchak nurining ishlash printsipi transduser tomonidan yuborilgan bo'ylama (siqilish) to'lqinni sinov namunasida singan kesish (ko'ndalang) to'lqinga aylantirishdan iborat.

Probning tarkibi

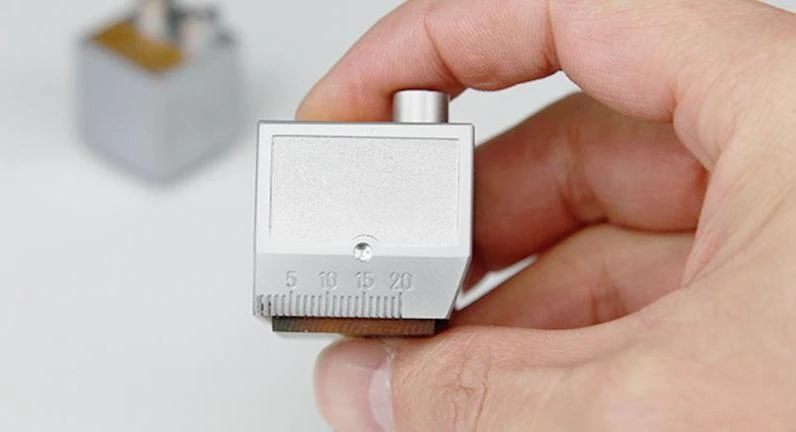

Ultrasonik burchakli nurli probi tovushni yutuvchi material, korpus, damping bloki, takoz va ultratovush hosil qiluvchi piezoelektrik element kabi elementdan iborat.

Burchakli nurli probning ishlash printsipi

Ultrasonik asboblar pallasida hosil bo'lgan elektr impulsi piezoelektrik effektli gofret uchun ishlatiladi, shuning uchun piezoelektrik gofret teskari piezoelektrik effekt hosil qiladi va gofret eksenel yo'nalishda va vertikal o'qda radial tebranishga uchraydi. Gofretning tebranish yo'nalishi ultratovushli zarrachaning tebranish yo'nalishidir va zarrachaning tebranish yo'nalishi ultratovushli tovush nurlarining uzatish yo'nalishi bilan bir xil bo'ladi, shuning uchun eksenel tebranish natijasida hosil bo'lgan foydali ovoz nuri degan xulosaga kelish mumkin. gofret bo'ylama to'lqin tovush nuridir va takoz blokining ultratovush tovush tezligi uzunlamasına to'lqin tovush tezligidir. pleksiglas. Gofret tomonidan hosil bo'lgan uzunlamasına to'lqinli tovush nurlari ish qismiga ma'lum bir burchakka ega bo'lgan takoz va biriktiruvchi qatlam orqali kiradi va tovush nurlari koplan va ishlov beriladigan qism o'rtasidagi aloqa interfeysida to'lqin shakliga o'tadi. Uzunlamasına to'lqin nuri ish qismiga birinchi kritik burchakdan kamroq burchak ostida kirganda, ishlov beriladigan qismning tovush nuri uzunlamasına to'lqin va ko'ndalang to'lqin bo'lib, uzunlamasına to'lqin nurining burchagi ko'ndalang to'lqindan kattaroqdir. Kelish burchagi birinchi kritik burchakdan kattaroq va ikkinchi kritik burchakdan kichikroq va ishlov beriladigan qismning tovush nuri sof ko'ndalang to'lqindir.

Uzunlamasına burchakli nurlanish probi qanday vazifani bajaradi?

Uzunlamasına to'lqin burchagi probi - birinchi kritik burchakdan kamroq tushish burchagi bo'lgan transduser. Maqsad, nuqsonni sinash uchun kichik burchak ostida bo'ylama to'lqinni ishlatish yoki kesish to'lqinining susayishi juda katta bo'lsa, bo'ylama to'lqinning oblique insident testini o'tkazish uchun kuchli penetratsiya qobiliyatiga ega bo'ylama to'lqinning xususiyatlarini ishlatishdir.

Burchakli nurli zondning afzalliklari

1.Yuqori sezuvchanlik

2. Kamroq tartibsizlik

3.Kichik ko'r dog'lar

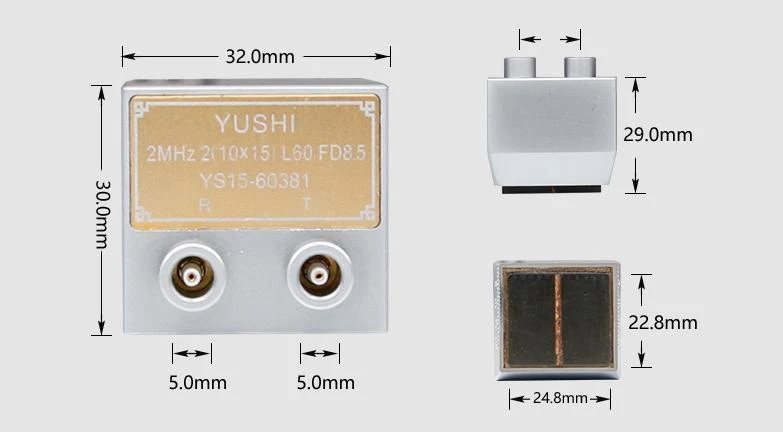

Prob spetsifikatsiyasi

Model	Chastotasi	Element hajmi		Sinishi burchagi	Maydon uzunligiga yaqin
Model	MGts	Mm.	In.	Chelik	mm	ichida
5P6x6A70	5	6x6	0.24x0.24	70 daraja	19	0.7
5P6x6K2.5	5	6x6	0.24x0.24	68,2 daraja	19	0.7
5P6x6K3	5	6x6	0.24x0.24	71,6 daraja	19	0.7
5P6x6K45	5	6x6	0.24x0.24	45 daraja	19	0.7
5P6x6K60	5	6x6	0.24x0.24	68,2 daraja	19	0.7
5P6x6K2	5	6x6	0.24x0.24	63,4 daraja	19	0.7
2P8x9A45	2	8x9	0.31x0.35	45 daraja	15	0.6
2P8x9A60	2	8x9	0.31x0.35	60 daraja	15	0.6
2P8x9A70	2	8x9	0.31x0.35	70 daraja	15	0.6
4P8x9A45	4	8x9	0.31x0.35	45 daraja	30	1.2
4P8x9A60	4	8x9	0.31x0.35	60 daraja	30	1.2
4P8x9A70	4	8x9	0.31x0.35	70 daraja	30	1.2
2P14*14A45	2	14*14	.55*.55	45 daraja	39	1.5
2P14*14A60	2	14*14	.55*.55	60 daraja	39	1.5
2P14*14A70	2	14*14	.55*.55	70 daraja	39	1.5
5P14*14A45	5	14*14	.55*.55	45 daraja	98	3.8
5P14*14A60	5	14*14	.55*.55	60 daraja	98	3.8
5P14*14A70	5	14*14	.55*.55	70 daraja	98	3.8
1P20x22A45	1	20x22	0.79x0.87	45 daraja	45	1.8
1P20x22A60	1	20x22	0.79x0.87	60 daraja	45	1.8
1P20x22A70	1	20x22	0.79x0.87	70 daraja	45	1.8
2P20x22A45	2	20x22	0.79x0.87	45 daraja	92	3.6
2P20x22A60	2	20x22	0.79x0.87	60 daraja	92	3.6
2P20x22A70	2	20x22	0.79x0.87	70 daraja	92	3.6
4P20x22A45	4	20x22	0.79x0.87	45 daraja	184	7.2
4P20x22A60	4	20x22	0.79x0.87	60 daraja	184	7.2
4P20x22A70	4	20x22	0.79x0.87	70 daraja	184	7.2
