Umumiy kirish
Kalibrlash bloklari o'lchov xatolarini kamaytirish uchun ishlatiladi, bu aniq o'lchov natijalari uchun zarurdir. YUSHI kalibrlash bloklari foydalanishlariga ko'ra qalinlik o'lchagich blokiga va nuqsonlarni aniqlash blokiga bo'linishi mumkin. Qalinlik o'lchagich bloki asosan qadamli takoz kalibrlash blokidir. Barcha YUSHI Bloklarni sozlash mumkin va mijozlar YUSHI tomonidan taqdim etilgan OEM xizmatiga ega bo'lishlari mumkin.
Mahsulot ilovalari

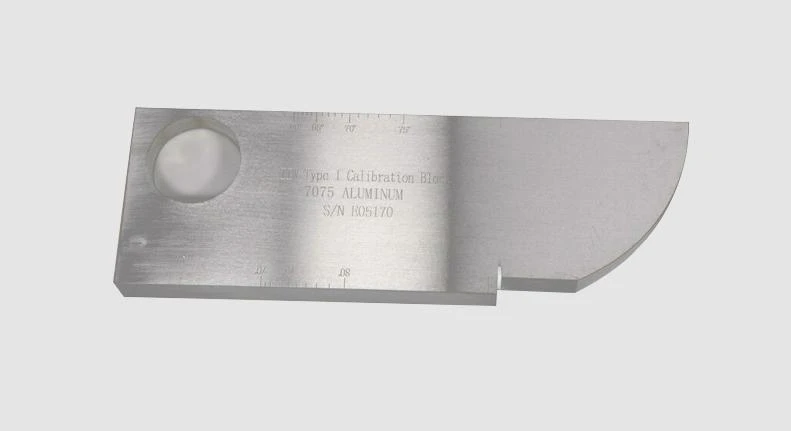

1.IIW V1 kalibrlash bloklari
Kesish va bo'ylama to'lqin masofalarini sozlang, nur tushish nuqtalarini o'rnating va aniq tarqalish burchaklarini aniqlang.
2.IIW V2 kalibrlash bloklari
IIW 1-toifaning o'zgartirilgan versiyasi.
3.DS kalibrlash bloklari
Uzunlamasına masofa va sezgirlikni kalibrlash uchun ishlatiladi.
4.RC kalibrlash bloklari
Burchak nurlari o'zgartirgichlarining o'lchamlarini aniqlang
5.DSC kalibrlash bloklari
AWS va ASHTO talablariga muvofiq burchakli datchikning masofasini, sezgirligini, sinishi burchagini va nur indeksini o'lchash uchun sozlangan.

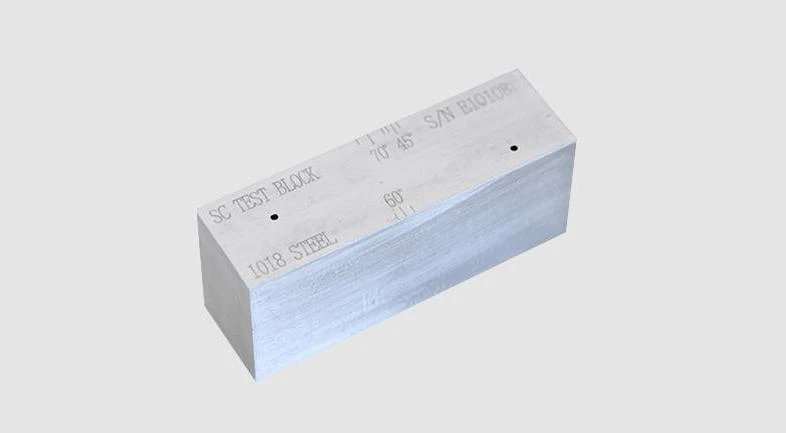

6.SC kalibrlash bloklari
Kesish to'lqinining sezgirligini kalibrlash.
7.IOW kalibrlash bloklari
U burchakli datchiklarning nur profilini o'lchash va sensor burchagini o'lchash uchun ishlatiladi.
8.DC kalibrlash bloklari
Kesish to'lqinlari masofasini kalibrlash
9.MAB kalibrlash bloklari
Bu masofa, nur indeksi, singan burchak va sezgirlikni kalibrlash uchun DSC blokining o'rnini bosadi.
10.Fazli massiv A tipidagi kalibrlash bloklari
Ushbu blokdan nur burchagini tekshirish, vajni kechiktirish uchun kalibrlash, sezgirlikni kalibrlash, DAC/TCG va boshqalarni bajarish kabi vazifalarni bajarish mumkin.
11.Fazali massiv B tipidagi kalibrlash bloklari
U nurni tavsiflash va tizimning ishlash xususiyatlarini baholash uchun ishlatiladi.
12.Phased Array NAVSHIPS kalibrlash bloklari
Mashhur NAVSHIPS blokining ushbu maxsus Phased Array versiyasi bir-biriga xalaqit beradigan juda ko'p teshiklar muammosini hal qiladi.
Mahsulot funktsiyalari
1. Kamchiliklarni aniqlashning sezgirligini aniqlang:
Juda yuqori sezuvchanlik juda ko'p tartibsizliklarni keltirib chiqaradi va aniqlashni qiyinlashtiradi.
2. Probning ishlashini sinab ko'ring:
Ultrasonik nuqson detektorlari va problarining ba'zi muhim xususiyatlari sinov bloklari yordamida sinovdan o'tkaziladi.
3. Skanerlash tezligini sozlang:
Sinov bloki asbob ekranidagi gorizontal shkala qiymati va haqiqiy tovush yo'li o'rtasidagi proportsional munosabatni sozlash uchun ishlatilishi mumkin.
4. Kamchilik hajmini aniqlang:
3N doirasidagi nuqsonlar uchun test bloklarini taqqoslash usuli hali ham miqdorni aniqlashning eng samarali usuli hisoblanadi.
Blok spetsifikatsiyasi
|
Hajmi |
Material |
Standart |
|
|
IIW V1 |
300 mm x 100 mm x 25 mm 12.0" x 4.0" x 1.0" |
Karbonli po'lat, zanglamaydigan po'lat, alyuminiy, P91 |
Britaniya standarti BS 2704 Blok A2 Mod. 1, Germaniya standarti DIN 54-120, Avstraliya standarti AS 2083 va ISO 2400 |
|
IIW V2 |
75 mm x 43 mm x 12,5 mm 75 mm x 43 mm x 20 mm |
Karbonli po'lat, zanglamaydigan po'lat, alyuminiy |
EN 27963, DIN 54-120 va ISO 7963 |
|
DS |
6.000" x 4.000" x 2.000" (152,4 mm x 101,6) mm x 50,8 mm) |
Karbonli po'lat |
AWS |
|
RC |
152,4 mm x 76,2 mm x 25,4 mm(6.000" x 3.000" x 1.000") |
Karbonli po'lat |
AWS Welding Highway va Temir yo‘l ko‘prigi spetsifikatsiyasi D2.0 va Strukturaviy payvandlash ANSI/AWS D1.1 kodi |
|
DSC |
100 mm x 62,5 mm x 25 mm (4"x2,5"x1") |
Karbonli po'lat, zanglamaydigan po'lat |
ASTM E164 va AWS 6.16.1B. |
|
SC |
75 mm x 22,6 mm x 32 mm. (3.000" x 1.250" x .905") |
Karbonli po'lat |
ASTM E164 va BRR/AWS |
|
IOW |
305 mm x 75 mm x 50 mm (12 "x 3" x 2") |
Karbonli po'lat |
Britaniya standarti 2704 |
|
DC |
305 mm x 75 mm x 50 mm (12" x 3" x 2") |
Karbonli po'lat |
Britaniya standarti 2704, ASTM E164 va BRR/AWS X-1 |
|
MAB |
Blokning qalinligi 25 mm bo'lib, 25 va 50 radiusli va 6,25 mm da 2 mm FBH ni o'z ichiga oladi. Olchamlari: 25 mm qalinlik. 12,5 mm qalinlikda ham mavjud. |
Karbonli po'lat |
ASTM E164 |
|
Tarkibida 1.0"radius 2.0" radiusiga qarama-qarshi va 5/64" diametrli x 0,750" chuqur tekis pastki teshik mavjud. Olchamlari: 1.000"qalin. Shuningdek, 0.500" qalinlikda mavjud. |
|||
|
Fazali massiv A turi |
25.0mm qalinligi x 100,0mm uzunlik x300mm uzunlik |
Karbonli po'lat, zanglamaydigan po'lat, alyuminiy |
PH asbob chizmasi №10217 |
|
1.000"qalin x 4.000" uzunlik x 12.00" uzun |
|||
|
Fazali massiv turi B |
ASTM E2491 ga muvofiq |
Karbonli po'lat, zanglamaydigan |
ASTM E2491 |
|
NAVSHIPS bosqichli massiv |
1,250"keng x 3.000" uzunlik x 12.00"uzunligi |
Karbonli po'lat |
|
|
30 mm kengligi x 75 mm balandlik x 300 mm uzunlik |
Biz OEM xizmati va moslashtirilgan xizmatni qo'llab-quvvatlaymiz. Har bir blok zavod sertifikati bilan chiqadi.
